Luogo di origine:
Shenzhen.China
Marca:
Inrover
Certificazione:
ISO9001
Numero di modello:
Schaublin W20
Contattici

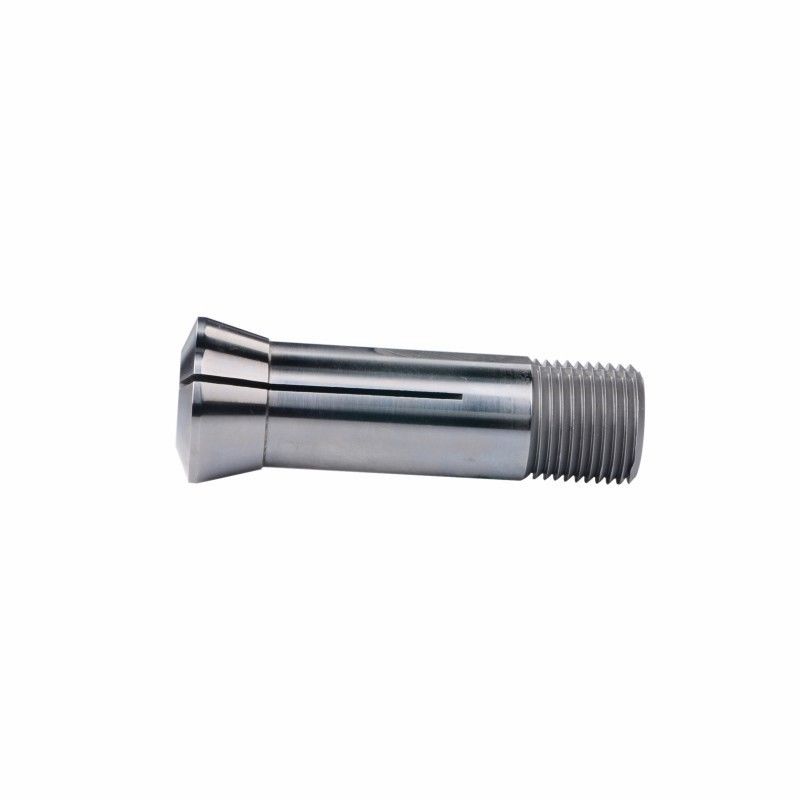

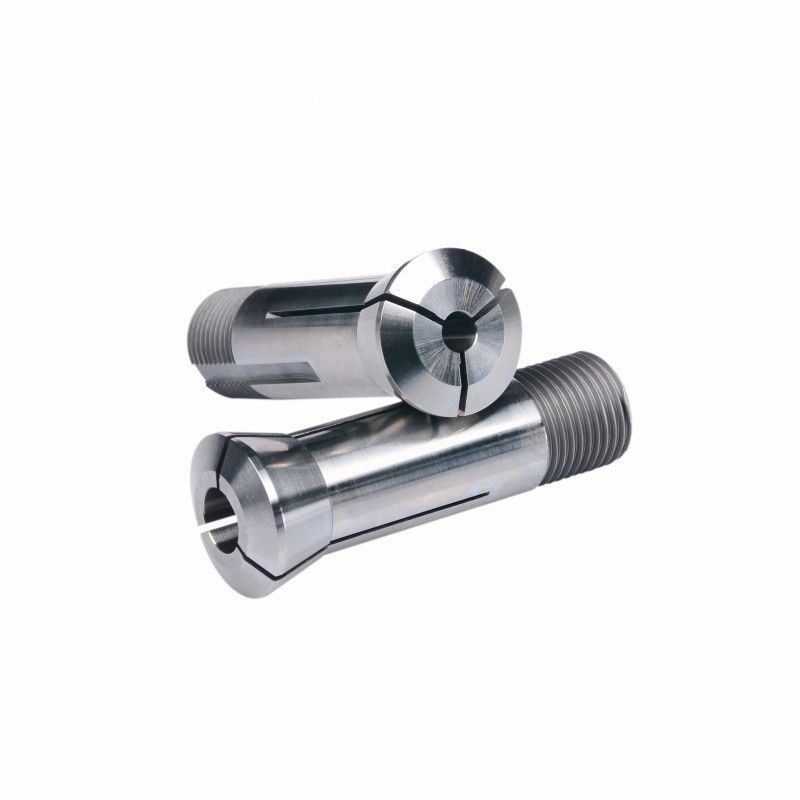

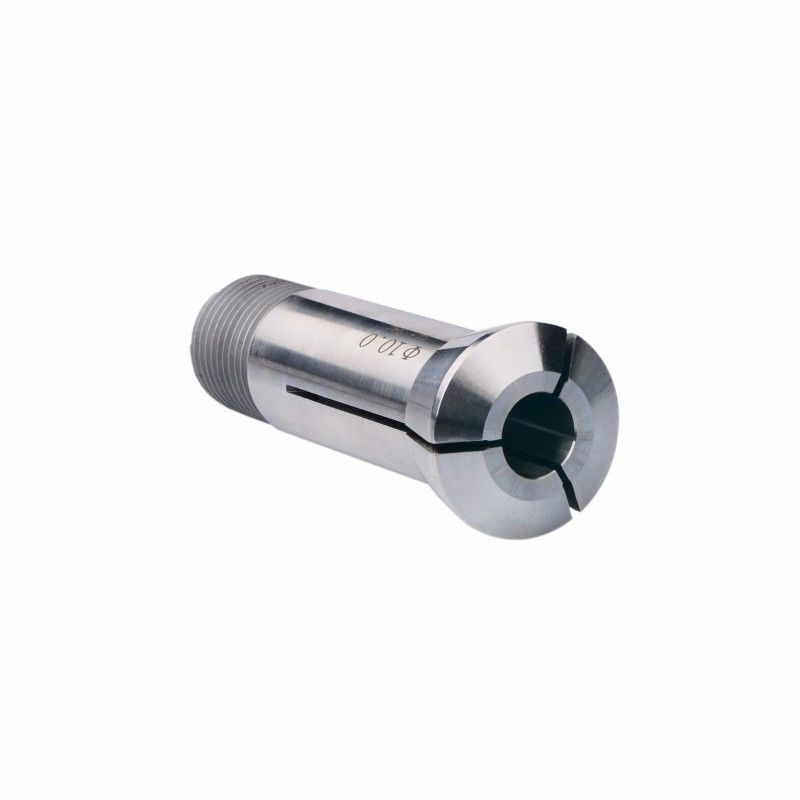

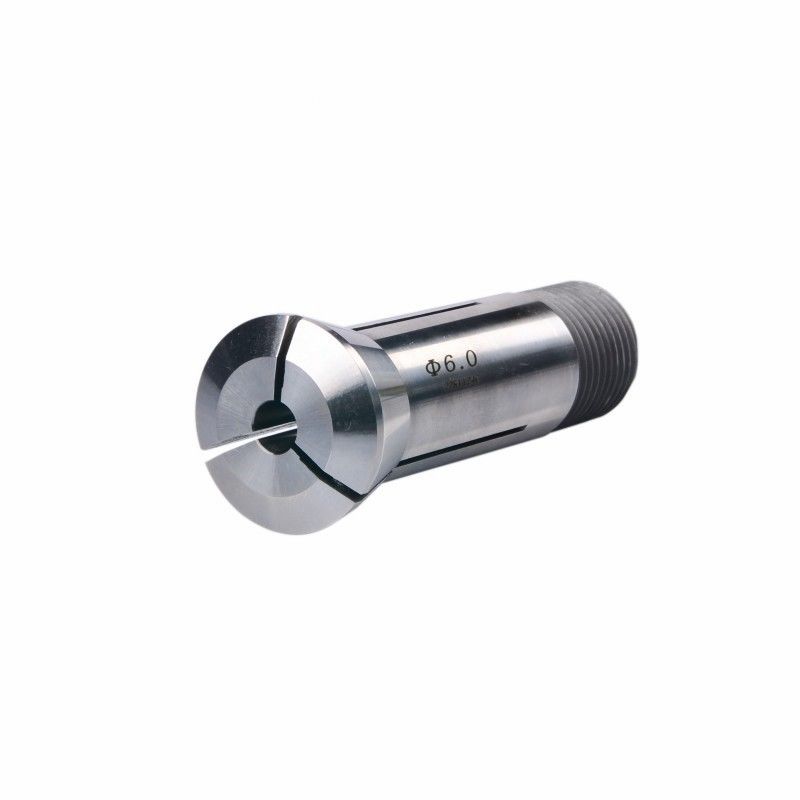

Collette di emergenza di alta precisione Schaublin W20 W12 W25 tipo W
| Articolo n. | A | B | C |
Ø
|
E | F | G | α | Figi |
| W12 | |||||||||
|
80-52200
|
12.0 | 16.0 | 45.6 | 1.5 | - | - |
Ø11.75x1.25/45/5
|
15°
|
1 |
| W20 | |||||||||
|
80-50300
|
20.0 | 26.3 | 73.0 | 2.0 | - | - |
Ø19.70x1.666/45°/5°
|
15° | 1 |
|
80-52365
|
20.0 | 26.3 | 105.6 | 6.0 | 47.0 | 35.0 |
Ø19.70x1.666/45°/5°
|
15° | 2 |
| W25 | |||||||||
|
80-50294
|
25.0 | 33.7 | 97.6 | 2.0 |
Ø24.70x1.693/45°/5°
|
15° | 1 | ||
|
W31.75
|
|||||||||
|
80-52531
|
31.75 | 37.4 | 87.0 | 2.0 |
Ø31,4x1,27/60°
|
10°3'
|
1 |
Parametri tecnici:
| Attributo del prodotto | Descrizione |
|---|---|
| Materiale | Carburo/acciaio a molla |
| Keyway sul cono | Può fare come richiesto |
| Superficie di fissaggio del foro | Listo/Roviglio |
| Un set completo | Collet principale, collet secondario, guida Bush, Chuck Bar Feeder |
| Applicazione | Torni CNC |
| Forma del buco di fissaggio | Rotondo/ Esatto/ Quadrato/ Rettangolo/ Triangolo/ Buco a gradini/ Ellipse/ Ottagono/ Buco a sei fessure/ Buco speciale |
1- Materiale: Carburo assicura un'usura ridotta e una durata più lunga dei colletti
2Precisione: tolleranze strette per adattarsi al passaggio scorrevole e con finiture superficiali di alta qualità, che possono contribuire a migliorare la precisione della finitura delle parti lavorate.
3Durabilità: realizzata in acciaio di alta qualità e carburi resistenti all'usura, riducono la necessità di sostituzioni e manutenzioni frequenti, lunga durata di vita
4Compatibilità: sono progettati per essere compatibili con una vasta gamma di modelli e versioni di macchine, rendendoli adatti all'uso ovunque nel mondo.
5Performance: sono progettati per fornire la migliore resistenza al carico ciclico e prestazioni eccellenti in una serie di applicazioni di lavorazione.
6. personalizzazione: forniamo una vasta gamma di collet e guide in diverse dimensioni, forme e materiali per adattarsi a diverse applicazioni.
7Controllo della qualità: abbiamo un rigoroso controllo della qualità in ogni fase di fabbricazione per garantire che i colletti e i cespugli di guida soddisfino i più alti standard di prestazioni e affidabilità.
